Устройства автоматического ввода резерва и контакторы ASCO

Серии АВР



История

   ASCO (Automatic Switches Company – компания автоматических переключателей) основана в 1888 году в США. С 1920 года ASCO занимается производством переключателей и в 1984 году входит в состав Emerson. На данный момент ASCO Power Technologies является мировым лидером по производству устройств автоматического ввода резерва (АВР).



Уникальный механизм

   Основа переключателя ASCO – уникальный, запатентованный соленоидный механизм “коромысельного” типа. Оригинальная конструкция электромеханического переключателя обладает целым рядом преимуществ:

  1. Быстрое переключение – от 50 до 160 мс

  2. Катушка не находится под напряжением в нормальном режиме работы, только при переключении и всего на 100 мс

  3. Механическая блокировка – исключает встречное включение источников

  4. Два устойчивых положения равновесия - невозможность “зависания” в среднем положении

  5. Дугогасительные контакты

  6. Самоочищающиеся контакты

  7. Устойчивость к высоким токам КЗ

  8. Количество полюсов

    • Однофазный 2х полюсный АВР

    • Без нейтрали – 3х полюсный АВР

    • Тип А – 3х полюсный АВР, нейтрали нагрузки, основного и аварийного вводов соединены

    • Тип В – 4х полюсный АВР, переключаемая нейтраль

    • Тип С – 4х полюсный АВР с перекрытием нейтралей в момент переключения



   Несколько лет назад ASCO разработала и запустила в производство бюджетную серию (с мотор-приводом) - 230.

Серии АВР



   Все АВР ASCO поставляются в комплекте с контроллером, который отслеживает основные параметры вводом и дает команду на запуск дизель-генератора и переключение. Существует несколько серий АВР:

  1. Серия 300 – самая простая, предназначена для работы с дизель-генератором. Последняя модификация (новый контроллер серии G с ЖК дисплеем) поддерживает мониторинг по протоколу MODBUS, настраиваемые уставки и временные задержки.

  2. Серия 4000 – более продвинутая по сравнению с серией 300. Контроллер Group5 позволят выполнять все настройки через меню, шире диапазоны уставок и временных задержек. Так же возможен вариант исполнения серии 4000  с “закрытым” переключением (без разрыва цепи питания и с предварительной синхронизацией обоих вводов).

  3. Серия 7000 – основные отличия от 4000 – байпасный переключатель и широкий набор опций.



   Так же компания ASCO Power Technologies производит контакторы, в основе которых все тот же уникальный односоленоидный переключающий механизм.

   Основным преимуществом контакторов ASCO является их долговечность – катушка соленоида находится под напряжением только в момент переключения (100 мс). Это исключает ее перегрев.

Описание односоленоидного механизма "коромысельного" типа. Основные компоненты.

Описание односоленоидного механизма "коромысельного" типа. Контактная группа, дугогасящие камеры и пр.

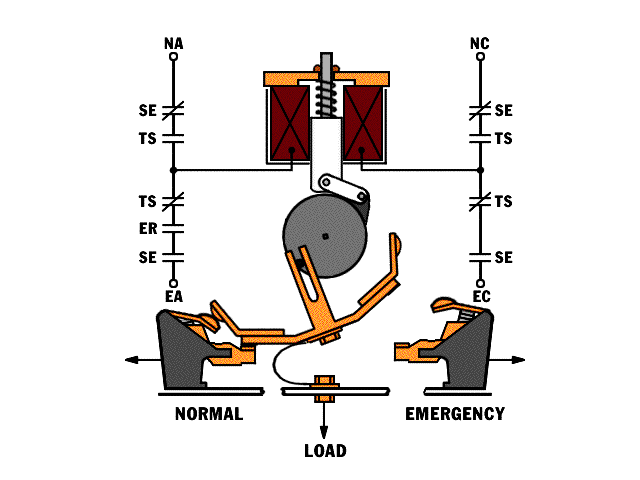

Описание односоленоидного механизма "коромысельного" типа.  Соленоид и его логика работы.
